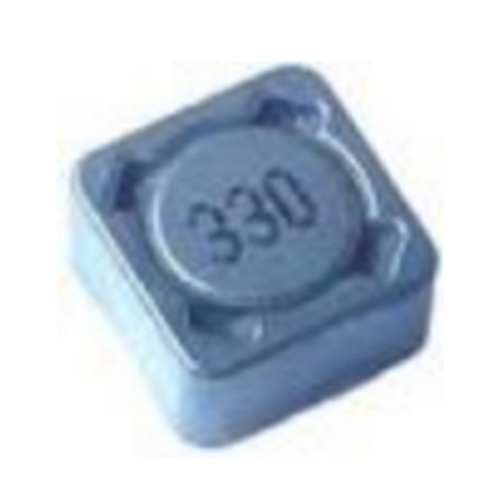

LFRH73&LFRH74Series

LCMF	73	-	100	M
①	②	③	④	⑤

Features

Applications
■ Excellent for power line DC-DC conversion application used in Security monitoring,LCD TV,Game machine,Notebook computers and other electronic equipment.

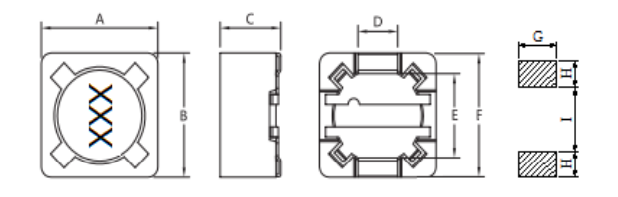

External Dimensions (Unit:m/m)

Type	A	B	C	D	E	F	G	H	I
LFRH73	7.2±0.30	7.2±0.30	3.2±0.30	1.8	5	7.25	2.2	1.6	4.8
LFRH74	7.2±0.30	7.2±0.30	4.2±0.30	1.8	5	7.25	2.2	1.6	4.8

Electrical Specifications@25℃
LFRH73Series

Part Number	Inductance (µH)	Test Frequency (KHz)	DC Resistance (Ω)Max	Rated DC Current (A)Max
LFRH73-1R0N	1.0	100	0.025	3.60
LFRH73-2R2N	2.2	100	0.035	2.50
LFRH73-3R3N	3.3	100	0.038	2.00
LFRH73-4R7N	4.7	100	0.040	1.82
LFRH73-6R8N	6.8	100	0.058	1.70
LFRH73-100M	10	100	0 072	1 68
LFRH73-150M	15	100	0.130	1.33
LFRH73-180M	18	100	0.140	1.20
LFRH73-220M	22	100	0.190	1.07
LFRH73-270M	27	100	0.210	0.96
LFRH73 330M	33	100	0 240	0 91
LFRH73-390M	39	100	0.320	0.77
LFRH73-470M	47	100	0.360	0.76
LFRH73-560M	56	100	0.470	0.68
LFRH73-680M	68	100	0.520	0.61
LFRH73-820M	82	100	0.690	0.57
LFRH73-101M	100	100	0.790	0.50
LFRH73-151M	150	100	1.270	0.43
LFRH73-181M	180	100	1.450	0.39
LFRH73-221M	220	100	1.650	0.35
LFRH73-271M	270	100	2.310	0.32
LFRH73-331M	330	100	2.620	0.28
LFRH73-391M	390	100	2.940	0.26
LFRH73-471M	470	100	4.180	0.24
LFRH73-561M	560	100	4.670	0.22
LFRH73-681M	680	100	5.730	0.19
LFRH73-821M	820	100	6.540	0.18
LFRH73-102M	1000	100	9.440	0.16

 NOTE: Tolerance value: K = ±10%, L = ±15%, M = ±20%,N=±30%
